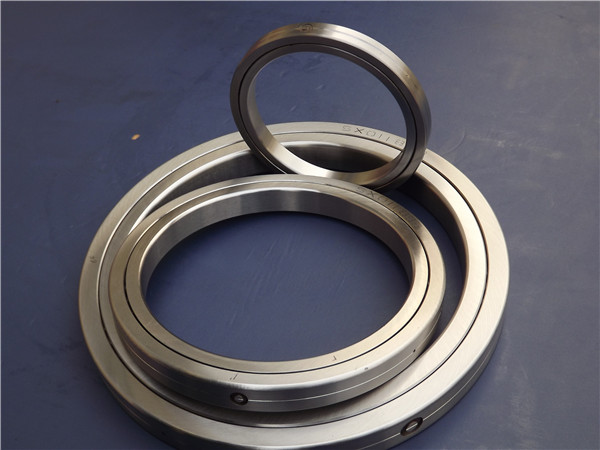

交叉滾子軸承是一種重要的機械傳動元件，廣泛應用于機床、工程機械和汽車等領域。它具有承載能力高、剛度大、精度高等優點，能夠在高速和高負荷條件下穩定運行。本文將介紹交叉滾子軸承的設計與裝配過程。
  

  一、交叉滾子軸承的設計需考慮因素

  
  1、承載能力
  
  根據實際工作條件和載荷要求，確定交叉滾子軸承的額定承載能力。這需要考慮徑向載荷、軸向載荷和矩形載荷等因素，并根據相關的工程計算方法確定合適的參數。
  
  2、剛度和精度
  
  交叉滾子軸承的剛度和精度直接影響其運行的穩定性和準確性。設計時需要選擇合適的材料和幾何結構，以提高軸承的剛度和精度，并通過優化軸承內部結構和接觸角等參數，減小運動副的摩擦和間隙，提高運動精度。
  
  3、潤滑和密封
  
  良好的潤滑和密封是確保軸承壽命和可靠性的重要因素。設計時需要考慮潤滑脂的選擇、潤滑油路的設計和密封件的選用，以保證軸承在運行過程中具有良好的潤滑狀態和封閉性。
  
  4、裝配和調整
  
  軸承的裝配和調整對于確保其正常運行至關重要。設計時需要考慮裝配過程中的容差配合要求和軸承的可調性，以便在裝配和調整過程中達到合適的安裝間隙和預緊力。

  二、交叉滾子軸承的裝配需考慮因素

  
  1、軸承零件的清潔和檢查
  
  在裝配之前，必須仔細清潔軸承零件，確保其表面干凈無油。同時，檢查零件是否存在缺陷或損傷，并及時更換有問題的零件。
  
  2、軸承的潤滑
  
  在裝配過程中，需要在軸承內部和外部涂抹適量的潤滑脂。潤滑脂的選擇應符合設計要求，并確保潤滑脂能夠在軸承運行過程中提供良好的潤滑性能和保護性能。
  
  3、軸承的安裝
  
  將清潔和潤滑的軸承放置在軸上或座子上，并按照設計要求進行正確的安裝順序和裝配方法。確保軸承與相關零件的配合良好，并注意避免軸承的過度擠壓或變形。
  
  4、軸承的調整和預緊力控制
  
  根據設計要求，進行軸承的調整和預緊力控制。通過調整螺母、墊片或使用專用的調整工具，使軸承達到合適的安裝間隙和預緊力，以保證其正常運行。
  
  5、軸承的密封和保護
  
  根據設計要求安裝密封件，確保軸承的內部免受灰塵、水分和其他污染物的侵入。同時，對于長期存放或運輸?shù)妮S承，應采取相應的防護措施，以避免表面腐蝕和損壞。
  
  在交叉滾子軸承的設計與裝配過程中，需要注重工藝精度和質量控制。對于關鍵零部件的加工和裝配過程，應進行嚴格的檢測和監控，以確保軸承的性能和可靠性。不管是交叉滾子軸承還是等截面薄壁軸承或者是轉盤軸承的設計與裝配是確保其正常運行和使用壽命的關鍵環節。
