轉盤軸承也叫轉盤支承，在現代很多大型機械中廣泛使用，它是集支承、旋轉、傳動、固定等多種功能于一身的特殊結構的大型軸承。對于于不同的機械設備，有不同類型的轉盤軸承與之相對應。那么，你知道轉盤軸承都有哪些類型嗎？其結構用途是什么？
　　
　　轉盤軸承主要由外圈（有齒或無齒）、密封帶 、滾動體（滾球或滾柱）、加油嘴、堵塞、堵塞銷、內圈（有齒或無齒）、隔離塊或保持架和安裝孔（絲孔或光孔）幾個部位組合而成的。
　　
　　轉盤軸承常見類型有：單排四點接觸球式轉盤軸承、單排交叉滾柱式轉盤軸承、雙列球式轉盤支承、雙排異徑球式轉盤軸承、雙排四點接觸球式轉盤軸承、三排滾柱式轉盤軸承、輕型系列轉盤軸承、球柱混合式轉盤軸承等。
　　

　　1、單排交叉滾柱式轉盤軸承

　　
　　單排交叉滾柱式轉盤軸承結構由兩個座圈組成，結構緊湊、重量輕、制造精度高，裝配間隙小，對安裝精度要求高，滾柱為1:1交叉排列，能同時承受軸向力、傾翻力矩和較大的徑向力，
　　
　　用途：被廣泛地用于起重運輸，工程機械和軍工產品上。
　　

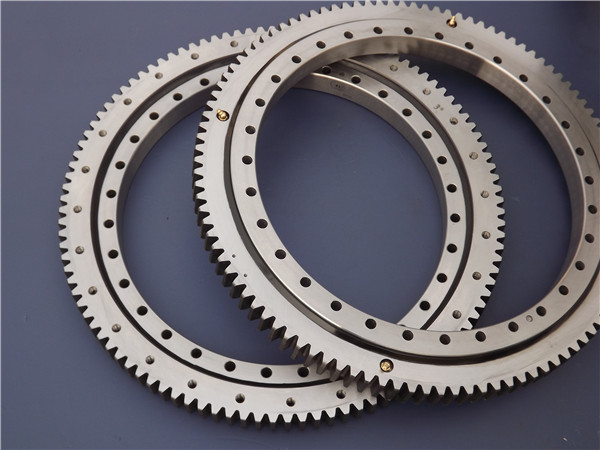

　　2、單排四點接觸球式轉盤軸承

　　
　　單排四點接觸球式轉盤軸承結構由兩個座圈組成，結構緊湊、重量輕、鋼球與圓弧滾道四點接觸，能同時承受軸向力、徑向力和傾翻力矩。
　　
　　用途：用于汽車起重機、塔式起重機、挖掘機、打樁機、工程作業車、雷達掃描設備等承受傾翻力矩、垂直軸向力、水平傾向力作用的機械上。
　　

　　3、雙列球式轉盤軸承

　　
　　雙列球式轉盤支承為兩排滾動體，能同時承受較大的軸向載荷、徑向載荷和傾覆力矩，安全系數更高。
　　
　　用途：可與各種起重機、礦山設備、挖掘機等機械設備配套。
　　

　　4、雙排異徑球式轉盤軸承

　　
　　雙排球式轉盤支軸承有三個座圈，鋼球和隔離塊可直接排入上下滾道，根據受力狀況，安排了上下兩排直徑不同的鋼球。這種開式裝配非常方便，上下圓弧滾道的承載角都為90°，能承受很大的軸向力和傾翻力矩。當徑向力大于0.1倍的軸向力時，滾道須特殊設計。雙排異徑球式轉盤支承的軸向、徑向尺寸都比較大，結構緊固。特別適用于要求中等以上直徑的塔式起重機，汽車起重機等裝卸機械上。

　　5、雙排四點接觸球式轉盤軸承

　　
　　雙排四點接觸球式轉盤支承結構與單排球式轉盤支承相似，所不同的是它以兩排鋼球作為滾動體，兩排鋼球尺寸相同，在鋼球之間設單個隔離塊。內、外圈為整體式，通過堵塞孔來裝入鋼球。它要求重載、徑向結構尺寸受到限制的主機的產品。
　　

　　6、三排滾柱式轉盤軸承

　　
　　三排滾柱式轉盤軸承有三個座圈，上下及徑向滾道各自分開，使得每一排滾柱的負載都能確切地加以確定。能夠同時承受各種載荷，是四種產品中承載能力zui大的一種，軸、徑向尺寸都較大，結構牢固，
　　
　　用途：特別適用于要求較大直徑的重型機械，如斗輪式挖掘機、輪式起重機，船用起重機、港口起重機，鋼水運轉臺及大噸位汽車起重機等機械上。
　　

　　7、輕型系列轉盤軸承

　　
　　輕型轉盤軸承具有與普通轉盤支承相同的結構形式，重量輕，轉動靈活。
　　
　　用途：廣泛應用于食品機械、灌裝機械、環保機械等領域。
　　

　　8、球柱混合式轉盤軸承

　　
　　球柱混合式轉盤軸承球柱聯合式轉盤支承偏心小、使用壽命長，同時具有滾柱和球雙重結構的優點。
　　
　　用途：適用于承受較大的軸向載荷、傾覆力矩、壽命要求高且連續運轉的主機。例如電廠、港口露天物料堆取料機等設備。
　　
　　以上就是關于轉盤軸承都有哪些類型的解答，轉盤軸承根據不同的結構特點可分別滿足各種不同負荷條件下工作主機的需求。其中，四點接觸球轉盤軸承具有較高的動負荷能力，交叉滾子轉盤軸承具有較高的靜負荷能力，三排圓柱滾子組合轉盤軸承由于把承載能力的提高引向軸承的高度方向，各種載荷又分別由不同滾道和滾子組承受，所以在同等受力條件下，其軸承的直徑可大大縮小，因而具有使主機更為緊湊的特點，是一種高承載能力的轉盤軸承。
